3,3V BDM12 ADAPTER

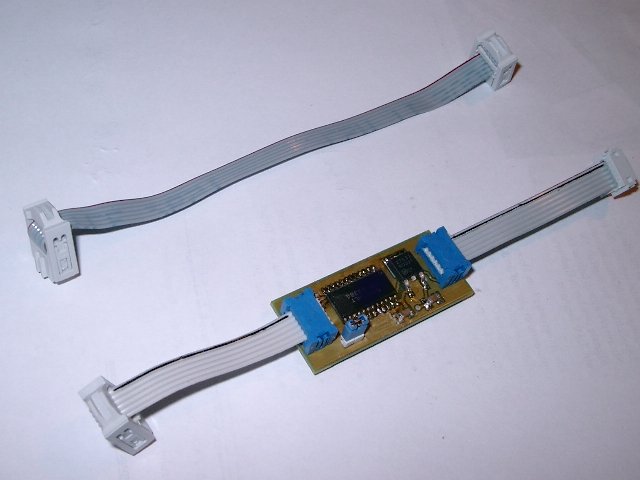

33ADPT ist ein 3,3V - BDM12 Adapter für das HC12POD.

Dieser Adapter wird einfach wie ein BDM - Flach- bandkabel zwischen ein 3,3V Target und ein 5V BDM-POD gesteckt und dient zur Umsetzung der 3,3V BDM Signale zum 5V BDM - POD und zurück.

Der Adapter kann für alle 5V - BDM12 - POD's für HCS12 benutzt werden, die auch mit TTL-Eingangspegeln auskommen und eine Möglichkeit zur eigenen 5V Stromversorgung haben. Die 5V BDM Signale werden in Richtung Target sicher auf 3,3V begrenzt.

Ein integrierter Low Drop Spannungsregler auf dem 33ADPT erlaubt ebenfalls die ( abschaltbare ) Speisung von Targets mit 3,3V bei ca. 100 mA aus der Versorgungsspannung des POD's.

geeignet für BDM-Clocks bis 25 MHz
ein EClock Signal vom Target zum POD wird ebenfalls unterstützt
Targetspannung , wenn vom POD geliefert: 3,3V +-2% ca. 100mA
Unterseite isoliert
Abmessungen : ca. 50 x 30 x 10 mm
